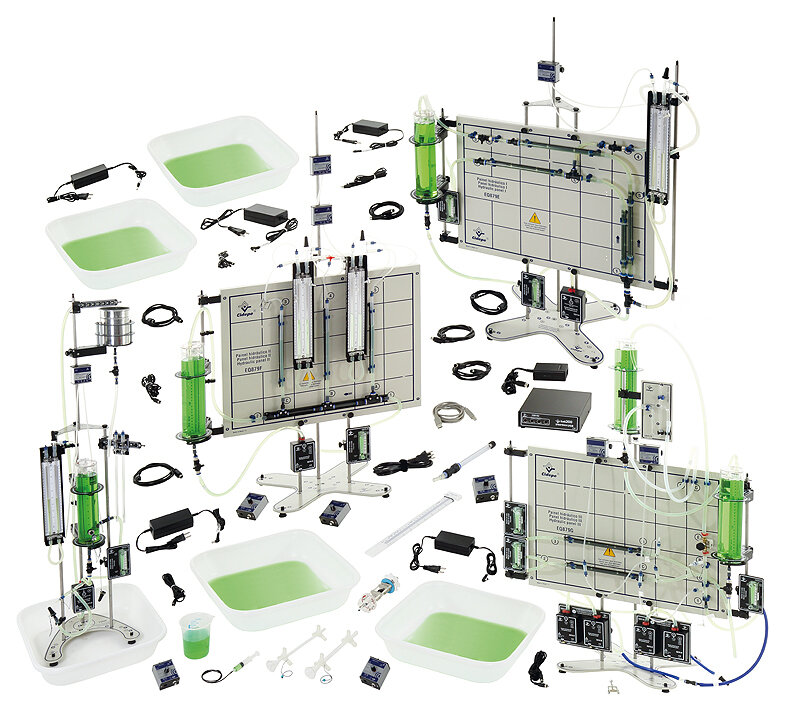

Conjunto de paneles para hidrostática e hidrodinámica con interfaz y software.

Función

Diseñado para el estudio de la hidrodinámica, experimentos de laboratorio de hidrodinámica y dinámica de fluidos en: Física. Hidrodinámica. Mecánica de fluidos. El principio fundamental de la hidrostática, principio de Stevin, usando un manómetro de tubo. Medición de la presión en mmH2O. Medición de la diferencia de nivel en mm en el tanque de prueba. Medición de la presión entre dos puntos a diferentes niveles en el tanque de prueba. El gráfico de presión versus diferencia de nivel. Principio de Stevin. El principio fundamental de la hidrostática, principio de Stevin, usando un sensor de presión diferencial. Medición de la diferencia de nivel en mm en el tanque de prueba. Medición de la presión entre puntos a diferentes niveles. Conversión de la presión medida a Pascales. El gráfico de presión versus diferencia de nivel. Revisión del principio de Stevin. La relación entre peso específico y masa específica. Expresar el principio de Stevin a través de la masa específica. Comparación de valores calculados con valores de presión medidos. Velocidad del fluido a través de un orificio. Uso del orificio más pequeño. Cálculo del tiempo de caída de una partícula contenida en el chorro. Cálculo de la velocidad de lanzamiento en el orificio. Cálculo del caudal. Usando el orificio más grande. Comparación de caudales y velocidades en función del tamaño del orificio. Flujo de fluido a través de tres orificios pequeños, posicionados verticalmente. Caudal volumétrico en fluidos incompresibles, con un sensor de presión diferencial. Cálculo y análisis del número de Reynolds. Usando la tubería más grande. Pérdida de carga en un sistema hidráulico en una tubería y en tuberías similares con una conexión en Y. Usando una rama de la tubería. Usando ramas paralelas similares de la tubería. Determinación de la velocidad de un fluido en una tubería, el número de Reynolds y el factor de fricción. Pérdida de carga total y determinación de la pérdida de carga distribuida y localizada. La longitud equivalente de una tubería y una singularidad. Presión y velocidad en un fluido, ecuación de Bernoulli, con sensores diferenciales. El principio de conservación del volumen en tránsito, la ecuación de continuidad. Velocidad de flujo. Determinación de áreas de conductos. Determinación de velocidades de fluidos en conductos. Ecuación de Bernoulli. Presión y velocidad en un fluido, ecuación de Bernoulli, usando manómetros de tubo. La altura manométrica máxima de una bomba hidráulica. Medición de la presión manométrica de una bomba hidráulica. Cálculo de la altura manométrica máxima de una bomba hidráulica. Las curvas características de una bomba (CCB) y de una asociación de bombas en serie. Medición de la presión manométrica de la bomba hidráulica 1. Cálculo de la altura manométrica (altura) desarrollada por la bomba hidráulica. Medición de la presión manométrica de la bomba hidráulica 2. Medición de la presión manométrica en una asociación de bombas hidráulicas en serie. Construcción de la curva característica de una bomba, CCB. Las curvas características de una bomba (CCB) y de una asociación de bombas en paralelo. Medición de la presión manométrica de la bomba hidráulica 1. Cálculo de la altura manométrica (altura) desarrollada por la bomba hidráulica. Medición de la presión manométrica de una bomba hidráulica. Medición de la presión manométrica en un sistema de bombas hidráulicas en paralelo. Construcción de la curva característica de una bomba (CCB). El fenómeno de cavitación en un sistema de bombeo. Medición del valor de presión durante la cavitación. El funcionamiento de un sifón, etc.
